配件介紹

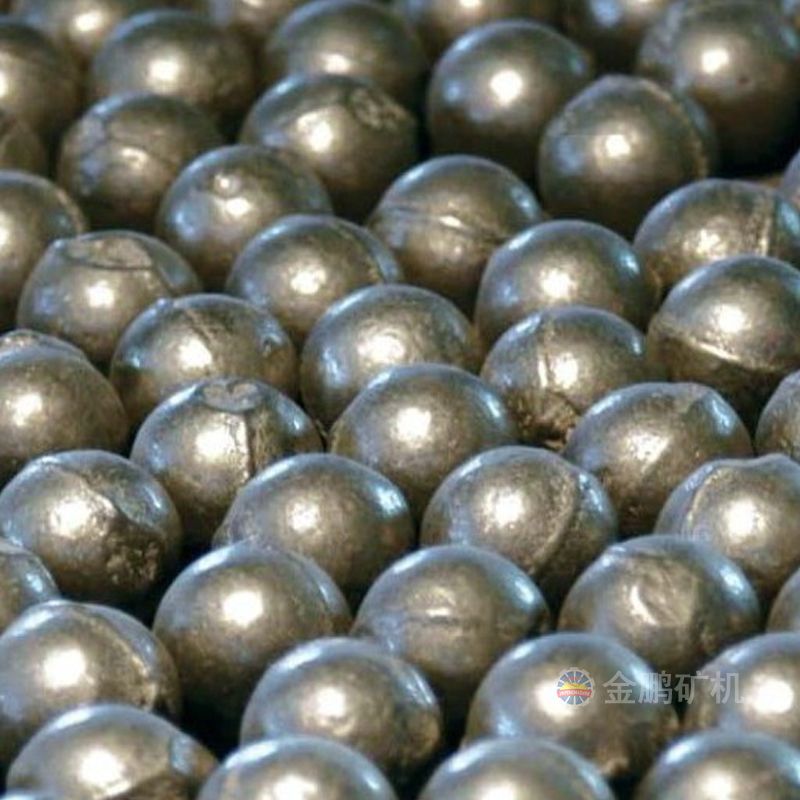

鑄造鋼球可以分為三個(gè)類(lèi)別包括高鉻球、中鉻球和低鉻球。

1、高鉻球質(zhì)量指標(biāo)

高鉻球的含鉻量是大于等于10.0%。含碳量在1.80%和3.20%之間。根據(jù)國(guó)家標(biāo)準(zhǔn),高鉻球硬度必須不小于58hrc,沖擊值應(yīng)大于等于3.0j/cm2。若達(dá)此硬度高鉻球必須用高溫淬火和回火處理。目前國(guó)內(nèi)高鉻球淬火有兩種方法包括油淬火和風(fēng)力淬火。如果高鉻球測(cè)試硬度低于54HRC，就意味著它沒(méi)有經(jīng)過(guò)淬火處理。

2、中鉻球質(zhì)量指標(biāo)

中鉻球規(guī)定含鉻量范圍從3.0%到7.0%,含碳量在1.80%和3.20%之間。它的沖擊值應(yīng)不小于2.0j/cm2。國(guó)家標(biāo)準(zhǔn)要求中鉻球硬度應(yīng)該大于等于47hrc。為確保質(zhì)量,中鉻球應(yīng)經(jīng)高溫回火處理消除鑄造應(yīng)力。

如果鋼球的表面呈黑紅色,證明鋼球經(jīng)過(guò)高溫回火處理了。如果鋼鐵球表面仍然帶有金屬本色, 我們可以判斷鋼球沒(méi)有經(jīng)過(guò)高溫回火處理。

3、低鉻球質(zhì)量指標(biāo)

一般來(lái)說(shuō),低鉻球含鉻量為0.5%到2.5%,含碳量從1.80%到3.20%。因此,根據(jù)國(guó)家標(biāo)準(zhǔn),低鉻球硬度應(yīng)該不小于45hrc，沖擊值應(yīng)該不小于1.5j/cm2。低鉻球也需要高溫度回火處理來(lái)保證質(zhì)量。這種處理可以消除鑄造應(yīng)力。如果鋼球的表面呈深紅色,表明經(jīng)過(guò)了高溫回火處理。如果表面仍然呈金屬本色,表明鋼球沒(méi)經(jīng)過(guò)高溫回火。

鑄造鋼球通常是用于大規(guī)模開(kāi)礦的各種水泥廠、化工廠、發(fā)電廠、石英砂廠、硅砂廠等。

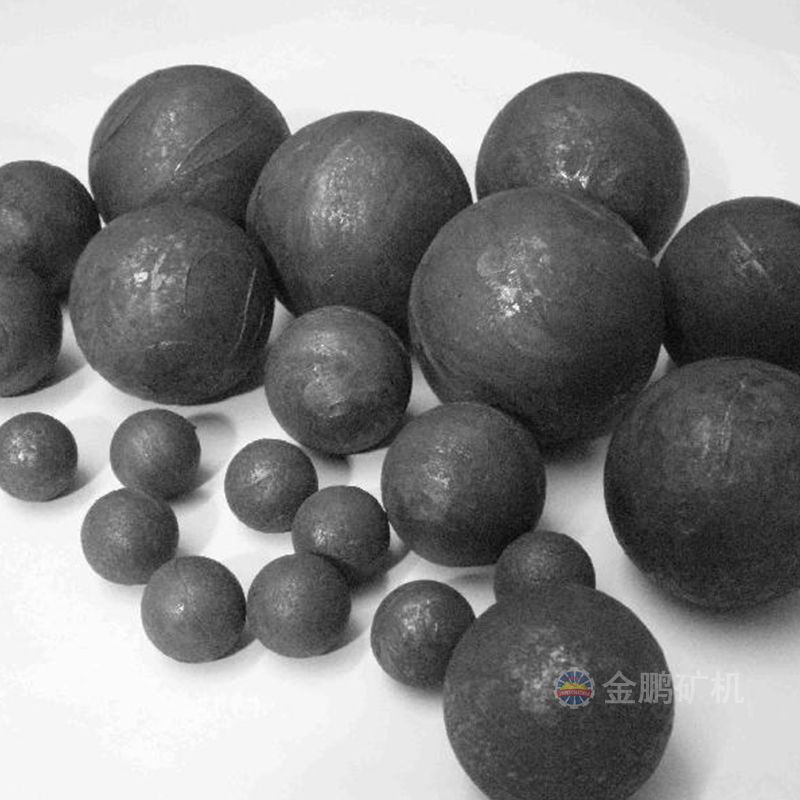

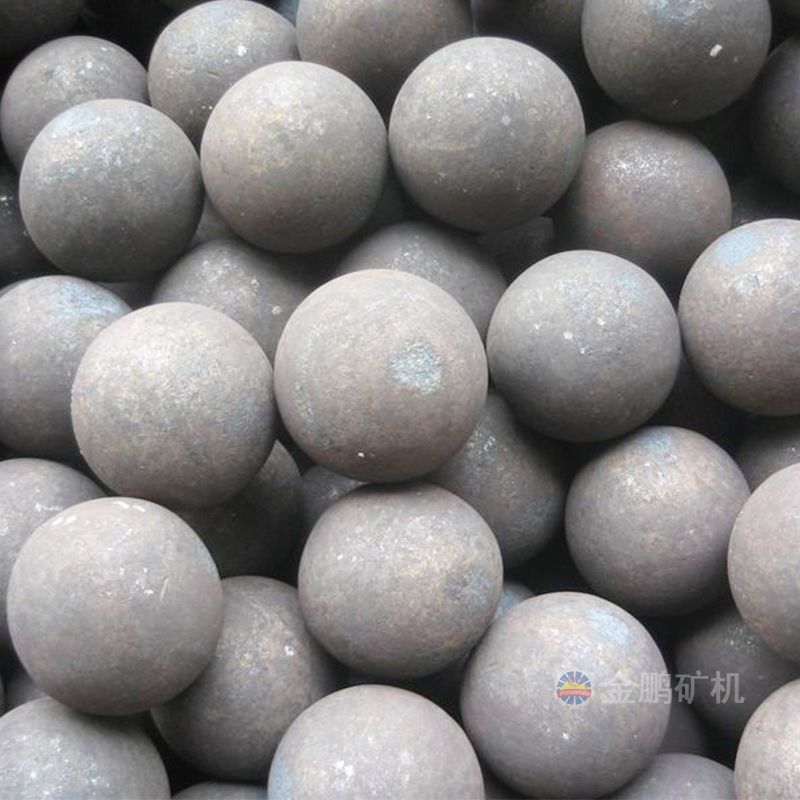

鍛造鋼球的表面質(zhì)量好，抗沖擊性好，韌性強(qiáng)，耐磨性好，不易破碎和失圓。我們使用鍛造和沖壓的方法,是將金屬加熱直到溫度達(dá)到1050oC(±50oC),利用鍛壓機(jī)械對(duì)金屬坯料施加壓力，使其產(chǎn)生塑性變形以獲得具有一定機(jī)械性能、一定形狀和尺寸鍛件的加工方法。

通過(guò)鍛造能消除金屬在冶煉過(guò)程中產(chǎn)生的鑄態(tài)疏松等缺陷，優(yōu)化微觀組織結(jié)構(gòu)，同時(shí)由于保存了完整的金屬流線，鍛件的機(jī)械性能一般優(yōu)于同樣材料的鑄件。鍛造鋼球要耐磨必須選用最耐磨的材料，或有些公司自主研發(fā)的高效耐磨合金鋼材料。

我們采用國(guó)家特大型鋼廠生產(chǎn)的鋼材，同樣是一種材料，在不同的鋼廠生產(chǎn)出來(lái)的質(zhì)量也是不等的，而鍛件的質(zhì)量好壞80%取決于材料的好壞，比如采用高錳鋼，抗沖擊性好，韌性強(qiáng)，耐磨性好，不易破碎。鍛造鋼球因?yàn)閮r(jià)格便宜，經(jīng)濟(jì)耐用等特點(diǎn)深受廣大用戶青睞，例如國(guó)際礦業(yè)巨頭力拓、必和必拓、安格魯黃金等均使用鍛造鋼球。

鍛造鋼球尺寸精確、高圓度、高硬度、具有機(jī)械屬性。它耐磨耗,不易變形和破碎。可以由整體硬度高充分體現(xiàn)出來(lái),表面硬度高達(dá)57hrc到67hrc,體積硬度高達(dá)56hrc到64hrc, 硬度分布統(tǒng)一, 沖擊韌性大于12j/cm2, 破損率低、皮碎片電阻超過(guò)20000次,實(shí)際的破損率不大于1%,接近于0。

我們拿鑄造鋼球和我們鍛造鋼球做了一個(gè)對(duì)比，兩者在國(guó)內(nèi)鐵礦廠的結(jié)果分別是0.9公斤/噸和0.6公斤/噸。從數(shù)據(jù)中,我們可以看到,使用鍛造鋼球,消耗一噸礦石磨耗減少33.3%。

技術(shù)參數(shù)
